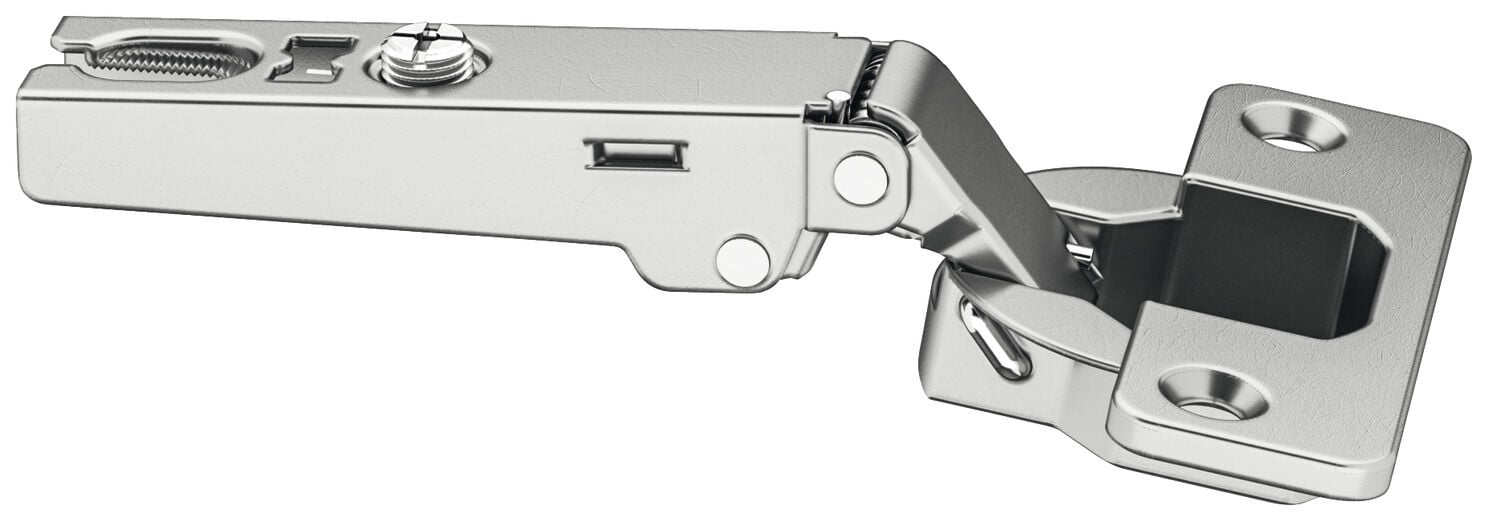

Hafele M110A 110D FullOv 52/5.5 w/o Dam Scr fix

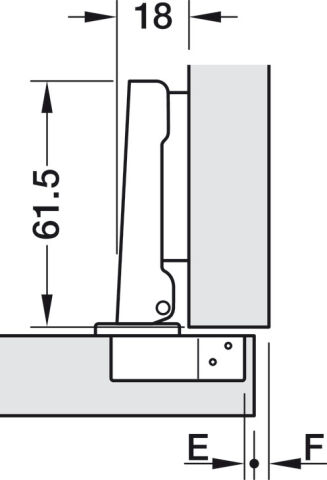

Minimum boşluk: Minimum boşluk Kapı kalınlığı mm Kapak mesafesi E mm 3,0 4,0 5,0 6,0 7,0 15 0,2 0,2 0,2 0,2 0,2 16 0,4 0,4 0,4 0,4 0,4 17 0,6 0,6 0,6 0,5 0,5 18 0,8 0,8 0,8 0,7 0,7 19 1,2 1,1 1,1 1,0 1,0 20 1,6 1,5 1,4 1,3 1,3 21 2,2 2,0 1,8 1,7 1,6 22 2,9 2,6 2,4 2,2 2,0 23 3,7 3,3 3,0 2,9 2,8 24 4,6 4,1 3,8 3,7 3,5 Minimum boşluk F Kapı kenarı yuvarlatıldığında verilen değerler azalır.
Fonksiyon: Otomatik kapanma yaylı, Yumuşak kapanma mekanizmasız
Malzeme: Çelik
Renk/üst yüzey: nikel kaplama
Açılma açısı: 105°
Kapak delme derinliği: 12 mm
Tasın kapağa montajı: vidalanarak montaj için
Delme şeması: 52/5,5
Minimum boşluk: Minimum boşluk Kapı kalınlığı mm Kapak mesafesi E mm 3,0 4,0 5,0 6,0 7,0 15 0,2 0,2 0,2 0,2 0,2 16 0,4 0,4 0,4 0,4 0,4 17 0,6 0,6 0,6 0,5 0,5 18 0,8 0,8 0,8 0,7 0,7 19 1,2 1,1 1,1 1,0 1,0 20 1,6 1,5 1,4 1,3 1,3 21 2,2 2,0 1,8 1,7 1,6 22 2,9 2,6 2,4 2,2 2,0 23 3,7 3,3 3,0 2,9 2,8 24 4,6 4,1 3,8 3,7 3,5 Minimum boşluk F Kapı kenarı yuvarlatıldığında verilen değerler azalır.
Kapı binisi mm: Kapı binisi mm 10 11 12 13 14 15 16 17 18 3 4 5 6 7 0 3 4 5 6 7 2 3 4 5 6 7 4 Kapak mesafesi E mm Montaj plakası mesafesi mm
Kapı kalınlığı: Kapak mesafesi E mm
15: 0,2
16: 0,4
17: 0,6
18: 0,8
19: 1,2
20: 1,6
21: 2,2
22: 2,9
23: 3,7
24: 4,6
10: 11
Kapak mesafesi E mm: Montaj plakası mesafesi mm
Hafele M110A 110D FullOv 52/5.5 w/o Dam Scr fix, kullanım alanına uygun yapısıyla mobilya ve montaj uygulamalarında pratik bir yardımcı üründür.
Hafele M110A 110D FullOv 52/5.5 w/o Dam Scr fix, teknik detayları ve ölçü bilgileriyle uyumlu projelerde güvenilir kullanım sunar.
Hafele M110A 110D FullOv 52/5.5 w/o Dam Scr fix, tamamlayıcı donanım ihtiyacı olan uygulamalarda düzenli ve işlevsel bir çözüm sağlar.
Hafele M110A 110D FullOv 52/5.5 w/o Dam Scr fix, ürün özellikleri dikkate alınarak seçildiğinde montaj sürecini destekleyen kullanışlı bir parçadır.
Hafele M110A 110D FullOv 52/5.5 w/o Dam Scr fix, benzer mobilya ve aksesuar uygulamalarında teknik uyumluluğu destekleyen tamamlayıcı bir üründür.
