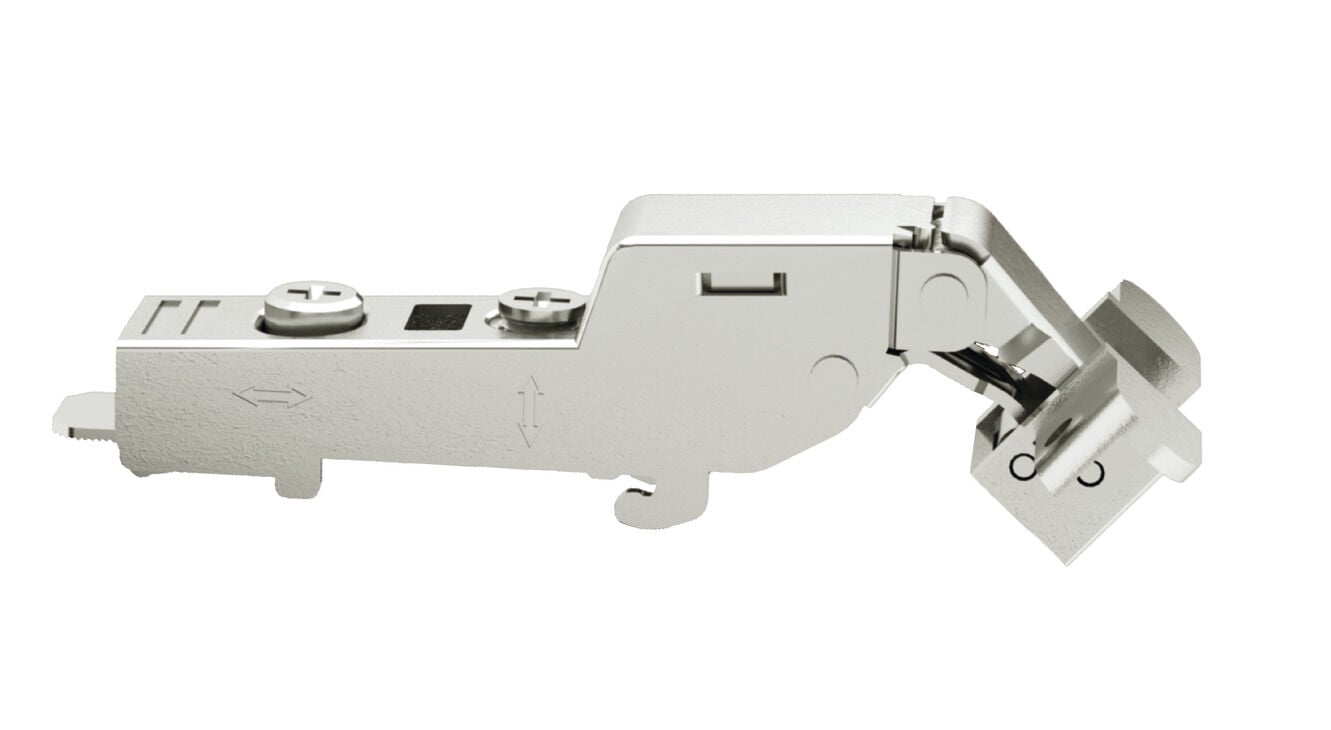

Gizli menteşe, Hafele Metalla 310 A/SM 110°, yarım binili
Alüminyum çerçeve genişliği için: 19 – 24 mm

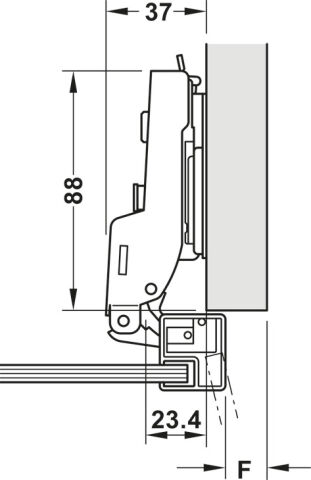

Minimum boşluk: Minimum boşluk Kapı kalınlığı mm Kapak mesafesi E mm 3,0 4,0 5,0 6,0 7,0 15 0,5 1,2 2,0 3,0 3,9 16 0,5 1,3 2,2 3,2 4,2 17 0,5 1,4 2,3 3,5 4,3 18 0,7 1,5 2,5 3,5 4,6 19 0,8 1,7 2,8 3,7 5,0 20 1,0 1,9 2,9 3,8 5,1 21 1,2 2,2 3,0 4,0 5,2 22 1,3 2,3 3,3 4,2 5,3 23 1,5 2,4 3,5 4,5 5,5 24 1,7 2,7 3,7 4,8 5,6 Minimum boşluk F Kapı kenarı yuvarlatıldığında verilen değerler azalır.

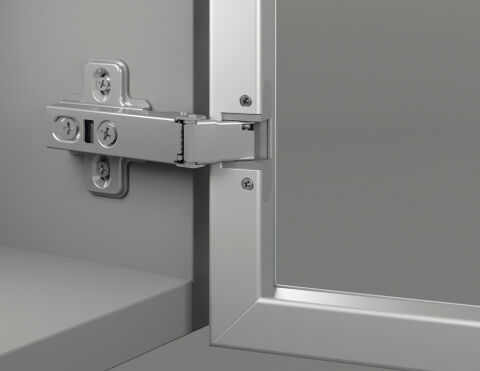

Uygulama alanı: 19 ila 24 mm genişliğindeki dar alüminyum çerçeveli kapılar için
Menteşe boynu tipi: Yarım Deve Boynu
Malzeme: Cup: Zamak, Hinge arm: Çelik
Açılma açısı: 110°
Alüminyum çerçeve genişliği için: 19 – 24 mm
Tasın kapağa montajı: vidalanarak montaj için
Delme şeması: 28/6,9
Montaj: Dolap üzerinde hızlı sabitleme sistemi SM bulunan kapak SM
Minimum boşluk: Minimum boşluk Kapı kalınlığı mm Kapak mesafesi E mm 3,0 4,0 5,0 6,0 7,0 15 0,5 1,2 2,0 3,0 3,9 16 0,5 1,3 2,2 3,2 4,2 17 0,5 1,4 2,3 3,5 4,3 18 0,7 1,5 2,5 3,5 4,6 19 0,8 1,7 2,8 3,7 5,0 20 1,0 1,9 2,9 3,8 5,1 21 1,2 2,2 3,0 4,0 5,2 22 1,3 2,3 3,3 4,2 5,3 23 1,5 2,4 3,5 4,5 5,5 24 1,7 2,7 3,7 4,8 5,6 Minimum boşluk F Kapı kenarı yuvarlatıldığında verilen değerler azalır.
Kapı kalınlığı: Kapak mesafesi E mm
15: 0,5
16: 0,5
17: 0,5
18: 0,7
19: 0,8
20: 1,0
21: 1,2
22: 1,3
23: 1,5
24: 1,7
Cup: Gri, nikel kaplama, Hinge arm: nikel kaplama
Cup: Siyah, nikel kaplama, Hinge arm: Siyah
Cup: Zamak, Hinge arm: Çelik
Gizli menteşe, Hafele Metalla 310 A/SM 110°, yarım binili, kullanım alanına uygun yapısıyla mobilya ve montaj uygulamalarında pratik bir yardımcı üründür.
Gizli menteşe, Hafele Metalla 310 A/SM 110°, yarım binili, teknik detayları ve ölçü bilgileriyle uyumlu projelerde güvenilir kullanım sunar.
Gizli menteşe, Hafele Metalla 310 A/SM 110°, yarım binili, tamamlayıcı donanım ihtiyacı olan uygulamalarda düzenli ve işlevsel bir çözüm sağlar.
Gizli menteşe, Hafele Metalla 310 A/SM 110°, yarım binili, ürün özellikleri dikkate alınarak seçildiğinde montaj sürecini destekleyen kullanışlı bir parçadır.
Gizli menteşe, Hafele Metalla 310 A/SM 110°, yarım binili, benzer mobilya ve aksesuar uygulamalarında teknik uyumluluğu destekleyen tamamlayıcı bir üründür.
