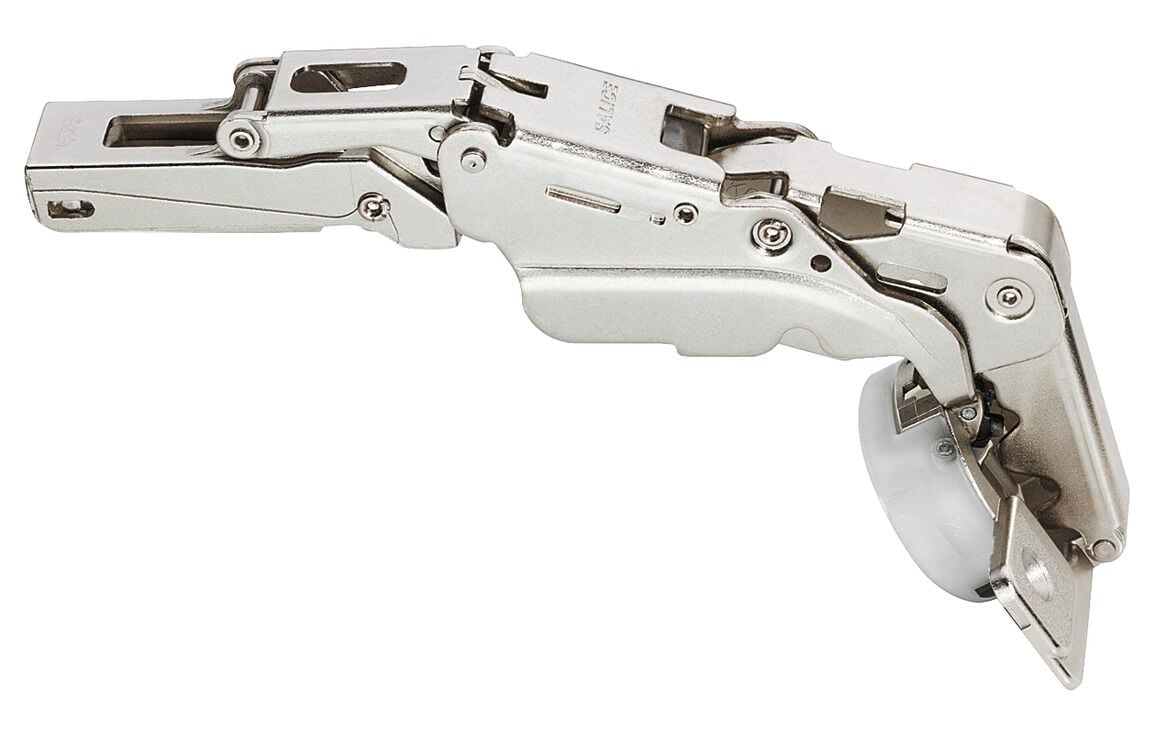

Gizli menteşe, Hafele Metalla 510 A/SM 155°, tam bini
Montaj için kapı işleme: kapak delme ile

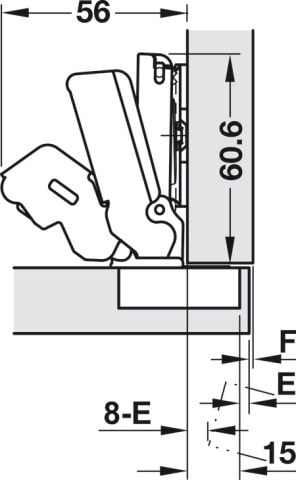

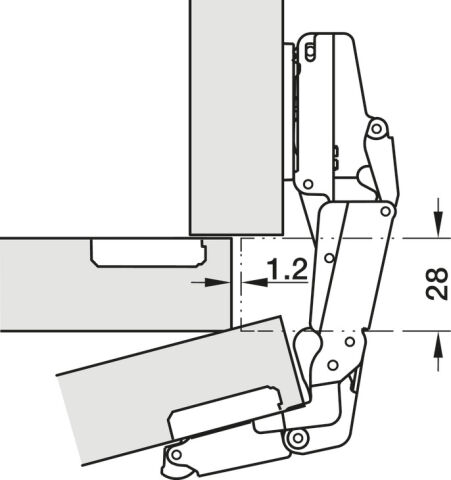

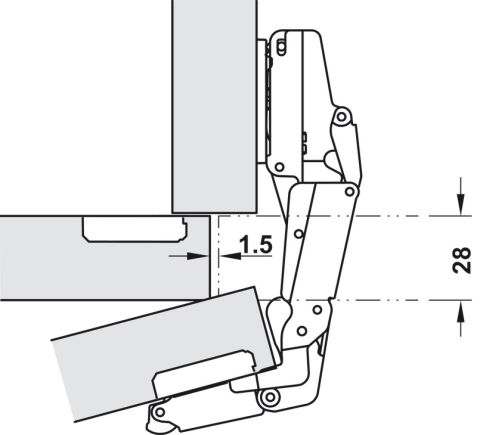

Minimum boşluk: Minimum boşluk Kapı kalınlığı mm Kapak mesafesi E mm 3,0 4,0 5,0 6,0 7,0 8,0 9,0 16 0,0 0,0 0,0 0,0 0,0 0,0 0,0 18 0,0 0,0 0,0 0,0 0,0 0,0 0,0 20 0,0 0,0 0,0 0,0 0,0 0,0 0,0 22 0,0 0,0 0,0 0,0 0,0 0,0 0,0 24 0,0 0,0 0,0 0,0 0,0 0,0 0,0 25 0,10 0,15 0,20 0,25 0,30 0,35 0,55 26 0,40 0,45 0,50 0,60 0,70 0,85 1,20 27 0,75 0,85 0,95 1,10 1,30 120° 1,70 92° 2,15 28 1,20 1,35 120° 1,70 120° 1,95 92° 2,30 92° 2,80 – Minimum boşluk F Kapı kenarı yuvarlatıldığında verilen değerler azalır.
Uygulama alanı: iç çekmeli sistem veya açılır hazneli dolaplar için
Fonksiyon: Otomatik kapanma yaylı, Yavaşlatıcılı
Kapıya montaj: tam bini
Menteşe boynu tipi: Düz
Montaj için kapı işleme: kapak delme ile
Malzeme: Cup: Zamak, Hinge arm: Çelik
Renk/üst yüzey: Titanyum metalik, nikel kaplama
Açılma açısı: 155°
Kapak delme derinliği: 13,50 mm
Kapak delme çapı: 35 mm
Tasın kapağa montajı: vidalanarak montaj için
Delme şeması: 48/6
Ayar imkanı: Sağ-sol ayarı -1.5/+4.5 mm, Yükseklik ayarı ±2 mm, Metalla 510 A tas menteşe tabanları ile +2,8 mm, Metalla 510 SM tas menteşe tabanları ile -0,5/+2,8 mm derinlik ayarı

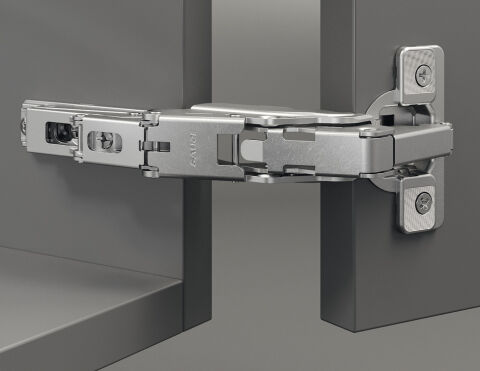

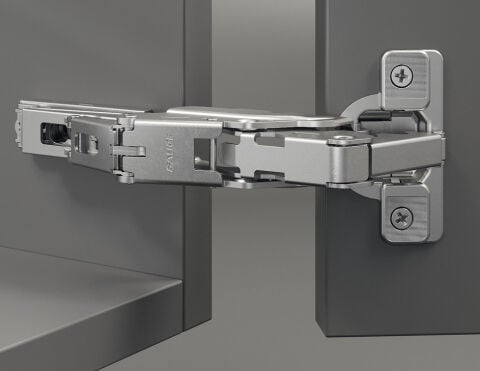

Montaj: Kayar sistem A veya hızlı sabitleme sistemi SM ile dolap üzerine kapı montajı
Minimum boşluk: Minimum boşluk Kapı kalınlığı mm Kapak mesafesi E mm 3,0 4,0 5,0 6,0 7,0 8,0 9,0 16 0,0 0,0 0,0 0,0 0,0 0,0 0,0 18 0,0 0,0 0,0 0,0 0,0 0,0 0,0 20 0,0 0,0 0,0 0,0 0,0 0,0 0,0 22 0,0 0,0 0,0 0,0 0,0 0,0 0,0 24 0,0 0,0 0,0 0,0 0,0 0,0 0,0 25 0,10 0,15 0,20 0,25 0,30 0,35 0,55 26 0,40 0,45 0,50 0,60 0,70 0,85 1,20 27 0,75 0,85 0,95 1,10 1,30 120° 1,70 92° 2,15 28 1,20 1,35 120° 1,70 120° 1,95 92° 2,30 92° 2,80 – Minimum boşluk F Kapı kenarı yuvarlatıldığında verilen değerler azalır.

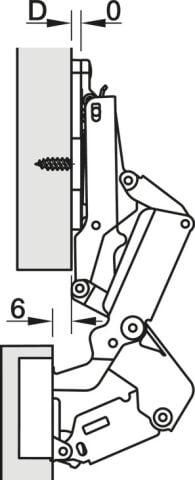

Kapı binisi mm: Kapı binisi mm 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 3 4 5 6 7 8 9 0 3 4 5 6 7 8 9 3 3 4 5 6 7 8 9 6 3 4 5 6 7 8 9 9 Kapak mesafesi E mm Montaj plakası mesafesi mm
Kapı kalınlığı: Kapak mesafesi E mm
16: 0,0
18: 0,0
20: 0,0
22: 0,0
24: 0,0
25: 0,10
26: 0,40
27: 0,75
28: 1,20
Kapak mesafesi E mm: Montaj plakası mesafesi mm
Cup: Zamak, Hinge arm: Çelik
