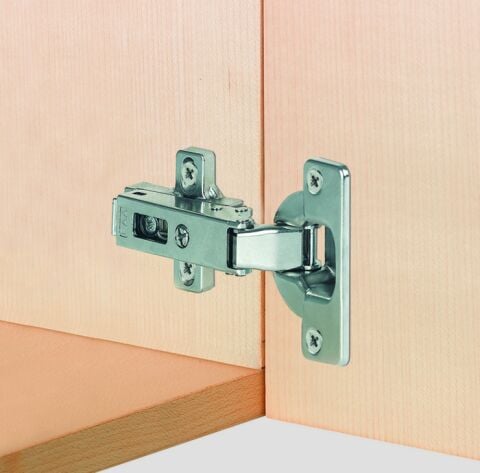

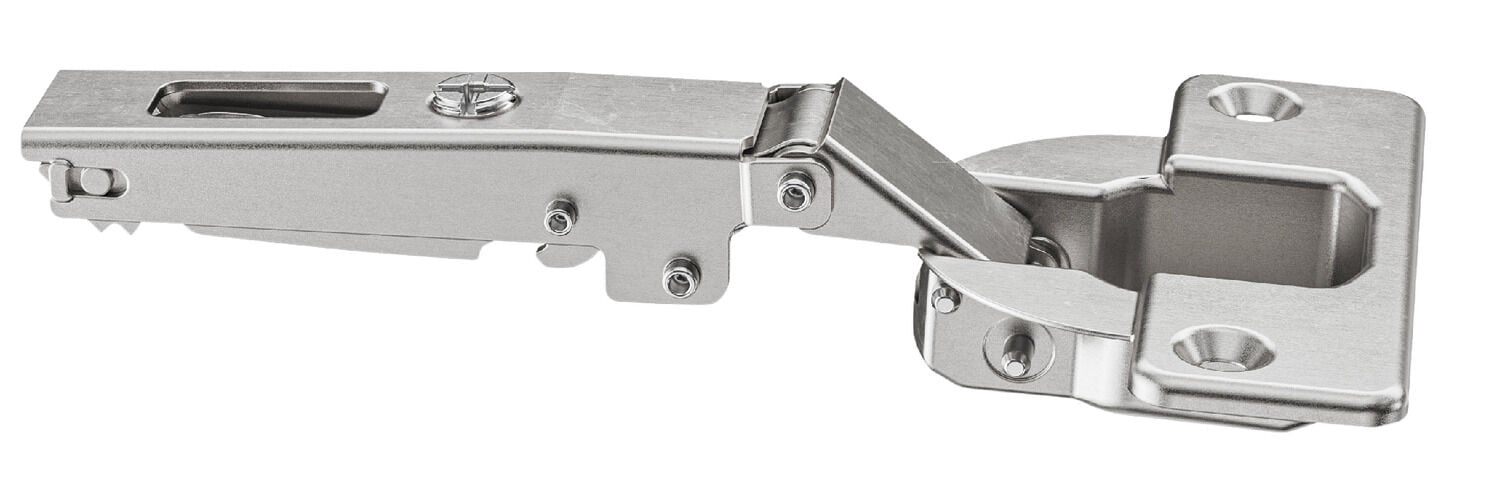

Gizli Menteşe, Hafele Metalla 510 A/SM 94° - 329.05.660
Montaj için kapı işleme: kapak delme ile
Kapı binisi mm: Kapı binisi mm 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 3 4 5 6 7 8 9 10 11 12 13 14 15 0 3 4 5 6 7 8 9 10 11 12 13 14 15 3 Kapak mesafesi E mm Montaj plakası mesafesi mm Kapak mesafesi E mm: Montaj plakası mesafesi mm
Uygulama alanı: kalın kapılar ve 40 mm'ye kadar profil kapılar için
Donanım: Yumuşak kapanma mekanizmasız menteşeler
Kapıya montaj: tam bini
Menteşe boynu tipi: Düz
Montaj için kapı işleme: kapak delme ile
Malzeme: Çelik
Renk/üst yüzey: nikel kaplama
Açılma açısı: 94°
Kapak delme çapı: 40 mm
Tasın kapağa montajı: vidalanarak montaj için

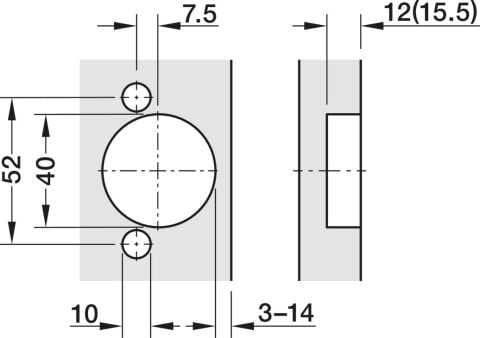

Delme şeması: 52/7,5
Ayar imkanı: Sağ-sol ayarı -1.5/+4.5 mm, Yükseklik ayarı ±2 mm, Metalla 510 A tas menteşe tabanları ile +2,8 mm, Metalla 510 SM hızlı sabitlenen montaj plakaları ile -0,5/+2,8 mm derinlik ayarı
Montaj: Metalla 510 A tas menteşe tabanları ile kaydırarak veya 510 SM tas menteşe tabanları kullanılarak hızlı sabitleme sistemi ile dolap üzerine kapı montajı

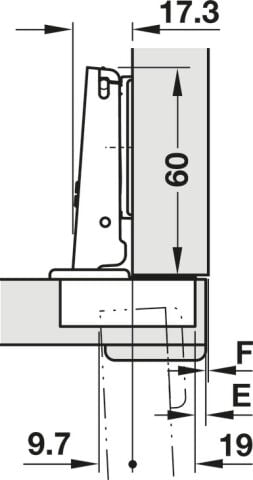

Kapı binisi mm: Kapı binisi mm 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 3 4 5 6 7 8 9 10 11 12 13 14 15 0 3 4 5 6 7 8 9 10 11 12 13 14 15 3 Kapak mesafesi E mm Montaj plakası mesafesi mm
Kapı kalınlığı: Kapak mesafesi E mm
20: 0,3
21: 0,4
22: 0,6
23: 0,7
24: 0,9
25: 1,0
26: 1,2
27: 1,4
28: 1,7
29: 1,9
30: 2,2
31: 2,4
32: 2,9
33: 3,8
34: 4,7
35: 5,7
36: 6,6
37: 7,6
38: 8,6
39: 9,5
40: 10,5
19: 20
Kapak mesafesi E mm: Montaj plakası mesafesi mm
Gizli Menteşe, Hafele Metalla 510 A/SM 94°, kullanım alanına uygun yapısıyla mobilya ve montaj uygulamalarında pratik bir yardımcı üründür.
Gizli Menteşe, Hafele Metalla 510 A/SM 94°, teknik detayları ve ölçü bilgileriyle uyumlu projelerde güvenilir kullanım sunar.
Gizli Menteşe, Hafele Metalla 510 A/SM 94°, tamamlayıcı donanım ihtiyacı olan uygulamalarda düzenli ve işlevsel bir çözüm sağlar.
Gizli Menteşe, Hafele Metalla 510 A/SM 94°, ürün özellikleri dikkate alınarak seçildiğinde montaj sürecini destekleyen kullanışlı bir parçadır.
Gizli Menteşe, Hafele Metalla 510 A/SM 94°, benzer mobilya ve aksesuar uygulamalarında teknik uyumluluğu destekleyen tamamlayıcı bir üründür.
