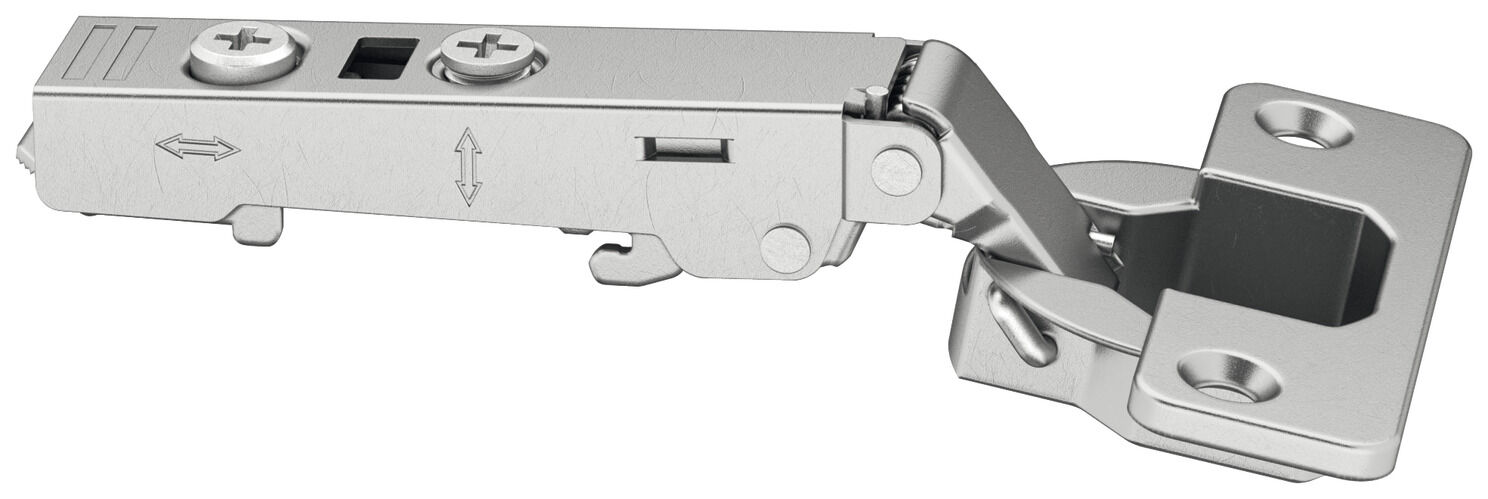

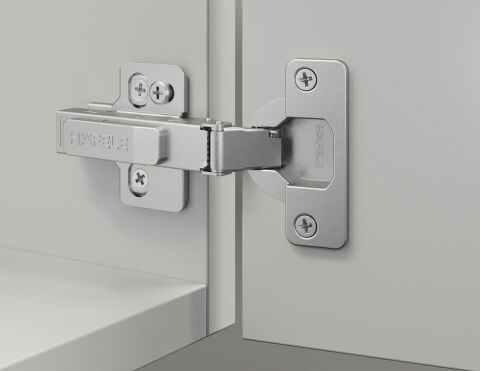

Tas menteşe, Hafele Metalla 310 SM 110°, tam binili montaj
Minimum boşluk: Minimum boşluk Kapı kalınlığı mm Kapak mesafesi E mm 3,0 4,0 5,0 6,0 7,0 15 0,5 1,2 2,0 3,0 3,9 16 0,5 1,3 2,2 3,2 4,2 17 0,5 1,4 2,3 3,4 4,3 18 0,7 1,5 2,5 3,5 4,6 19 0,8 1,7 2,8 3,7 5,0 20 1,0 1,9 2,9 3,8 5,1 21 1,2 2,2 3,0 4,0 5,2 22 1,3 2,3 3,3 4,2 5,3 23 1,5 2.4 3,5 4,5 5,5 24 1,7 2,7 3,7 4,8 5,6 Minimum boşluk F Kapı kenarı yuvarlatıldığında verilen değerler azalır.
Uygulama alanı: standart uygulamalar için
Menteşe boynu tipi: Düz
Malzeme: Çelik
Açılma açısı: 110°

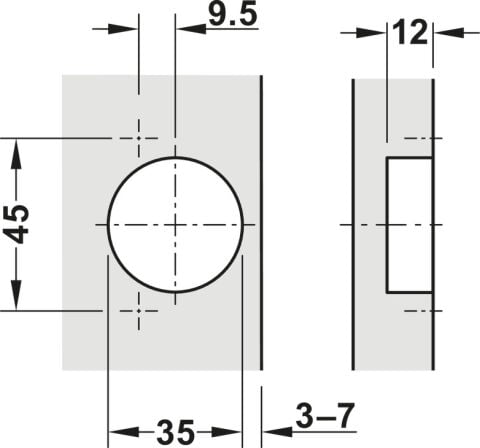

Kapak delme derinliği: 12 mm
Kapak delme çapı: 35 mm
Tasın kapağa montajı: vidalanarak montaj için
Ayar imkanı: yükseklik ayarı ±2 mm (montaj plakası ile)
Montaj: Dolap üzerinde hızlı sabitleme sistemi SM bulunan kapak SM
Minimum boşluk: Minimum boşluk Kapı kalınlığı mm Kapak mesafesi E mm 3,0 4,0 5,0 6,0 7,0 15 0,5 1,2 2,0 3,0 3,9 16 0,5 1,3 2,2 3,2 4,2 17 0,5 1,4 2,3 3,4 4,3 18 0,7 1,5 2,5 3,5 4,6 19 0,8 1,7 2,8 3,7 5,0 20 1,0 1,9 2,9 3,8 5,1 21 1,2 2,2 3,0 4,0 5,2 22 1,3 2,3 3,3 4,2 5,3 23 1,5 2.4 3,5 4,5 5,5 24 1,7 2,7 3,7 4,8 5,6 Minimum boşluk F Kapı kenarı yuvarlatıldığında verilen değerler azalır.
Kapı binisi mm: Kapı binisi mm 10 11 12 13 14 15 16 17 18 3 4 5 6 7 0 3 4 5 6 7 2 3 4 5 6 7 4 Kapak mesafesi E mm Montaj plakası mesafesi mm
Kapı kalınlığı: Kapak mesafesi E mm
15: 0,5
16: 0,5
17: 0,5
18: 0,7
19: 0,8
20: 1,0
21: 1,2
22: 1,3
23: 1,5
24: 1,7
10: 11
Kapak mesafesi E mm: Montaj plakası mesafesi mm
Tas menteşe, Hafele Metalla 310 SM 110°, tam binili montaj, kullanım alanına uygun yapısıyla mobilya ve montaj uygulamalarında pratik bir yardımcı üründür.
Tas menteşe, Hafele Metalla 310 SM 110°, tam binili montaj, teknik detayları ve ölçü bilgileriyle uyumlu projelerde güvenilir kullanım sunar.
Tas menteşe, Hafele Metalla 310 SM 110°, tam binili montaj, tamamlayıcı donanım ihtiyacı olan uygulamalarda düzenli ve işlevsel bir çözüm sağlar.
Tas menteşe, Hafele Metalla 310 SM 110°, tam binili montaj, ürün özellikleri dikkate alınarak seçildiğinde montaj sürecini destekleyen kullanışlı bir parçadır.
Tas menteşe, Hafele Metalla 310 SM 110°, tam binili montaj, benzer mobilya ve aksesuar uygulamalarında teknik uyumluluğu destekleyen tamamlayıcı bir üründür.
